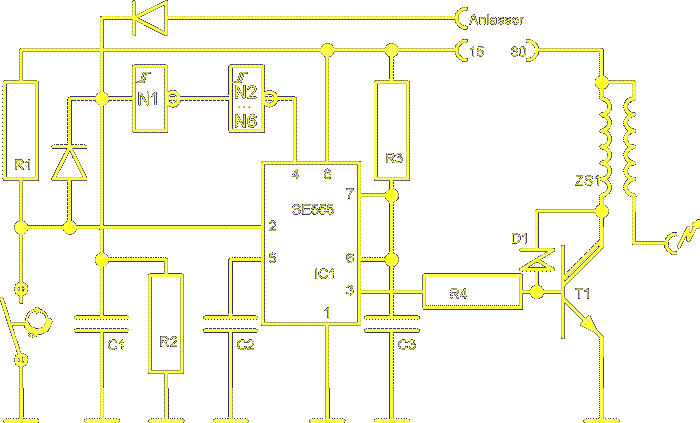

Elektronikzündung mit Stromabchaltung bei stehendem Motor
Der Unterbrecherkontakt ist entprellt.
Die Zeitkonstante wird mit R3 und C3 eingestellt. R2 und C1 bestimmen die Zeit bis zum Abschalten. Die Verbindung zum Anlasser hebt die Abschaltung auf, ist aber nicht zwingend nötig. Der SE555 ist ein NE555, der für tiefere und höhere Temperaturen geeignet ist.

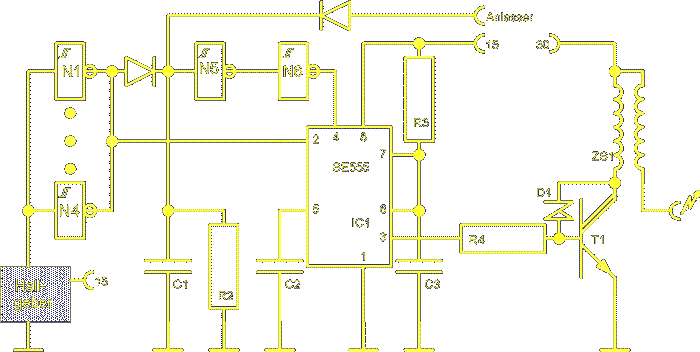

für Kontaktloszündung
Die gleiche Schaltung lässt sich auch als Ersatz des Leistungsteils der kontaktlosen Zündung einsetzen. Der Eingang muss invertiert werden. Alle Inverter sind CMOS - Schmitttrigger (z.B. 40106).
