Anlasserrelais BMW /5

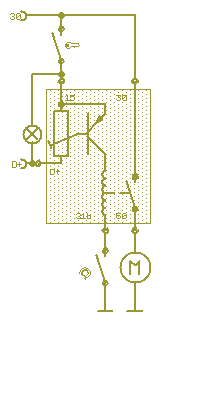

Bild 1 zeigt das Original

Bild 1

Bild 2

Bild 3

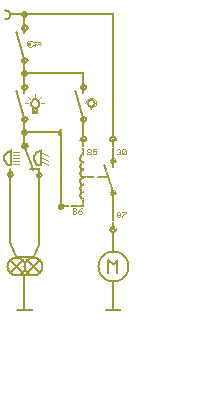

Bild 2 zeigt eine Schaltung, die mit einem Standardrelais gleich funktioniert.

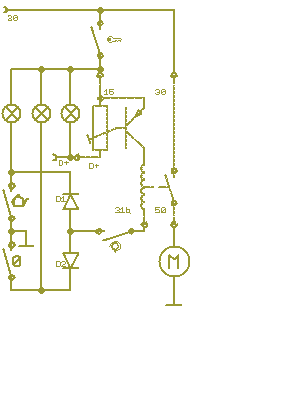

Bild 3 bildet mit einem Standardrelais eiem Transistor und 2 Widerständen das Original nach. Der Kondensator ist nicht zwingend nötig.

Bild 4

Bild 5

Bild 6
Der /5 - Anlasser wird häufig bei niedrigen Drehzahlen nicht gesperrt.

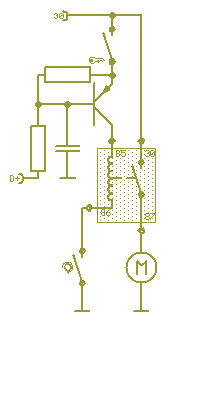

In Bild 4 schaltet das Relais nur bei eingelegtem Leerlauf oder leuchtender Ölkontrollleuchte. Wird nicht die Leerlaufkontrolle, sondern die Bremsleuchte abgefragt, so ist ein unbeabsichtigtes Anlassen fast ausgeschlossen.

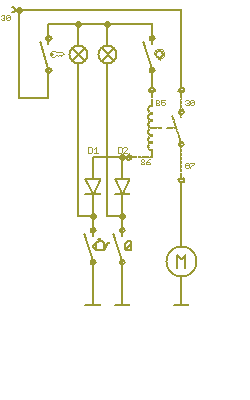

Bild 5 macht das gleiche mit einem Standardrelais, blockiert aber nicht bei erloschener Ladekontollleuchte.

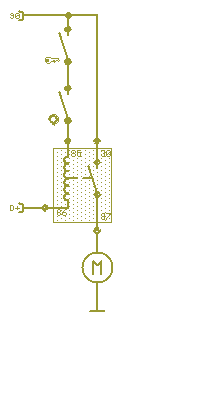

Bei Bild 6 lässt sich ein Standardrelais nur schalten, wenn das Fahrlicht ausgeschaltet ist.
